操作ガイド v0.7.1
角度別の白黒マスクをペイントし、SDF距離補間を使って、光の向きに応じた影の切替値を1枚の16-bit RGBAテクスチャにまとめます。このページでは、Quick SDF Paintのインストール、編集、確認、書き出しの手順を説明します。
ダウンロードしたZIPは展開せず、そのままBlenderへインストールします。
GitHub ReleasesからWindows x64版のZIPをダウンロードします。
Blenderで 編集 → プリファレンス → エクステンションを入手 を開きます。
右上のメニューから ディスクからインストール を選びます。
ZIPを選択します。インストール後、3DビューでNキーを押すとQuick SDFタブが表示されます。
顔メッシュを選択し、角度キーごとのマスクを修正して、テクスチャを書き出します。

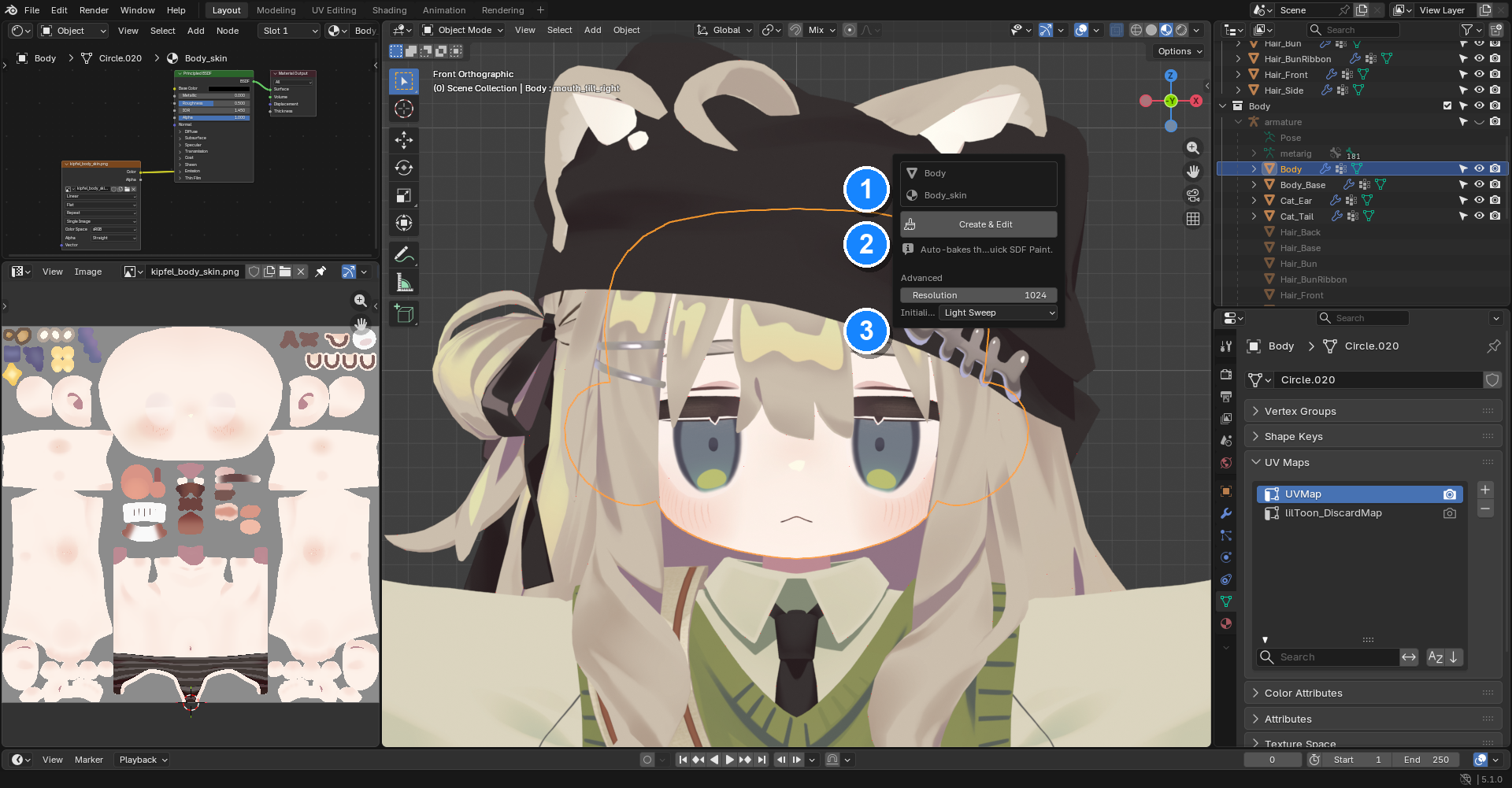

Object Modeで顔を含むメッシュを選択します。Quick SDFパネルで、顔に使用しているマテリアルスロットとUVマップを確認してから、Create & Editを押します。
Create & Editを押すと、現在のポーズと法線から8枚の影ガイドが作られ、38.6°のキーを選んだ状態で専用作業画面が開きます。まずはResolution 1024、Initialize: Light Sweepのままで構いません。既存の作業を続けるときはOpen Quick SDF Paintを押します。左右のUVを自動判定できない場合だけ、作業画面を開く前に3つの候補から見た目の合うものを選びます。
顔を含むメッシュとマテリアルスロットを確認
Create & Editを押して8枚の下描きを作成
解像度や初期化方法は、必要な場合だけ変更

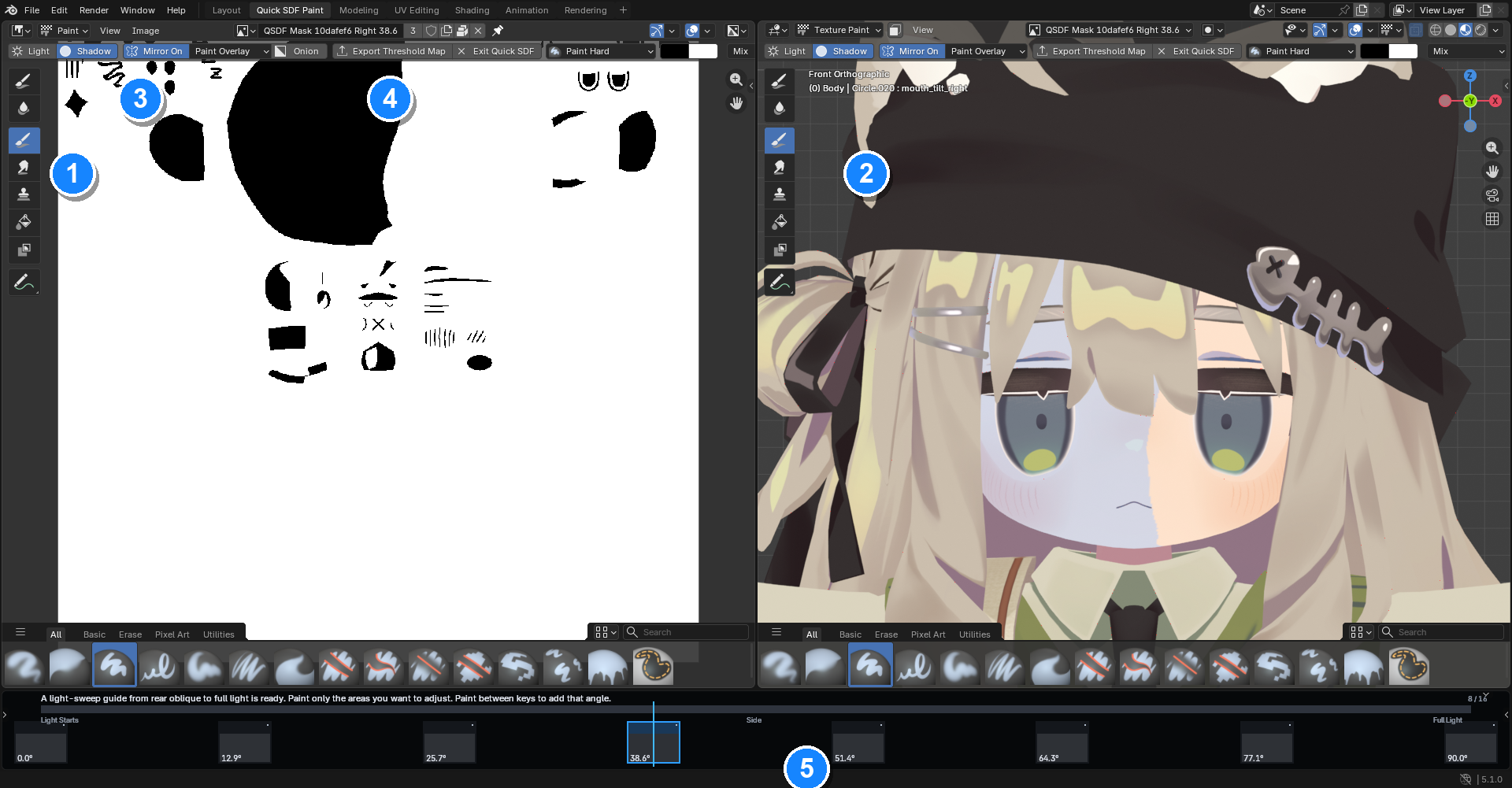

専用作業画面は、左の2Dキャンバス、右の3Dビュー、下のライトスイープで構成されています。2Dキャンバスと3Dビューは同じ影マスクを編集します。
2Dキャンバス：白黒マスクの細部を修正
3Dビュー：顔に出る影を確認しながら修正
Light／Shadow：次のストロークで塗る値を選択
Export Threshold Map：完成したスレッショルドマップを書き出す
ライトスイープ：8枚の下描きを選び、影の変化を確認
主な操作は、Light、Shadow、ライトスイープ、Export Threshold Mapです。

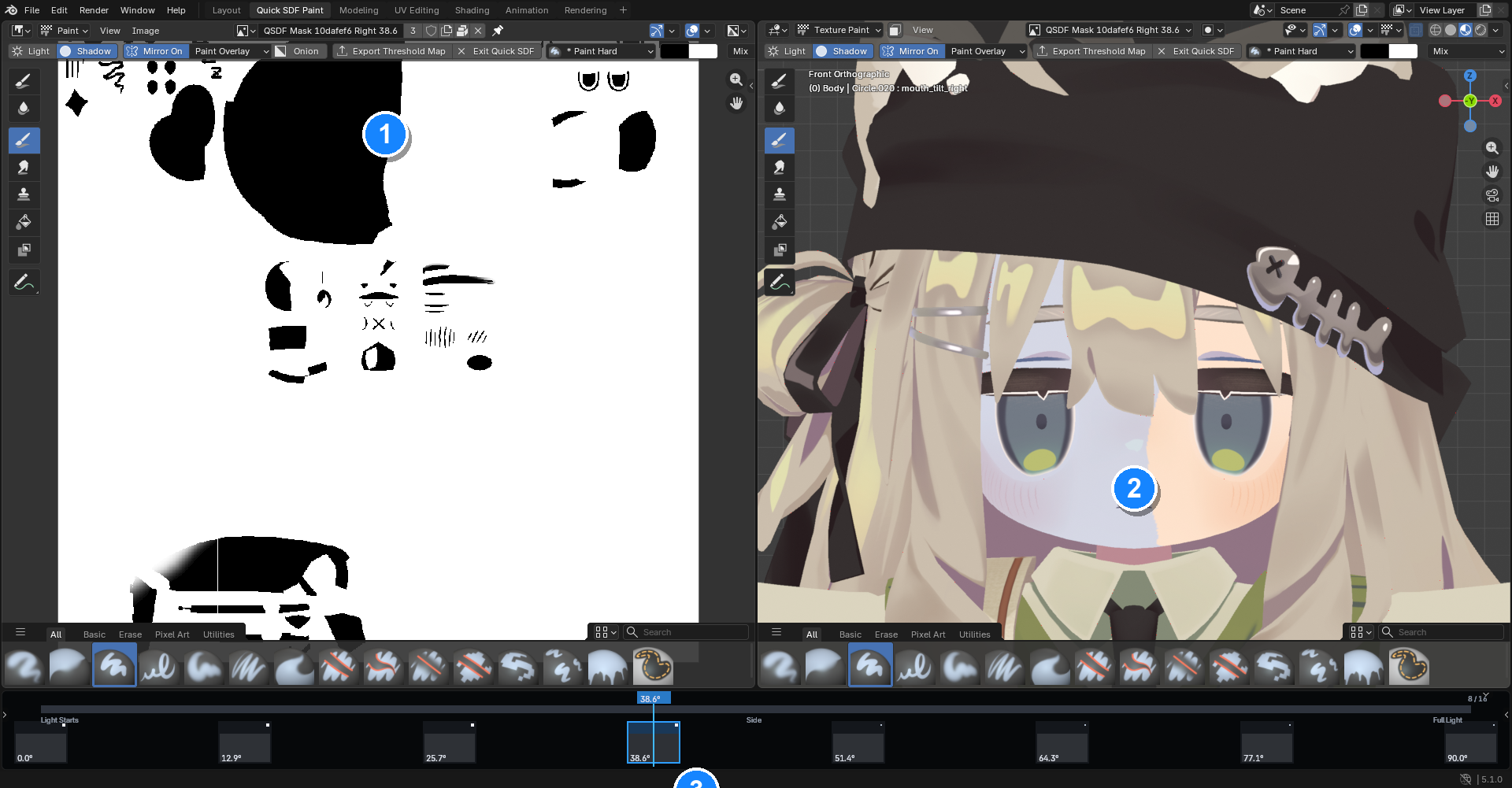

白に変更する部分にはLight、黒に変更する部分にはShadowを選択してペイントします。
2Dキャンバス上の白黒マスクを直接修正
同じ修正を3DのPaint Overlayで確認
青枠で現在編集しているキーを確認
Mirror Onが有効な場合、一方の側への変更は設定されたミラー方式で反対側へ反映されます。ブラシサイズ、強さ、筆圧、UndoはBlender標準のまま使えます。3D上の暖色と寒色は確認用の表示で、書き出すテクスチャには入りません。

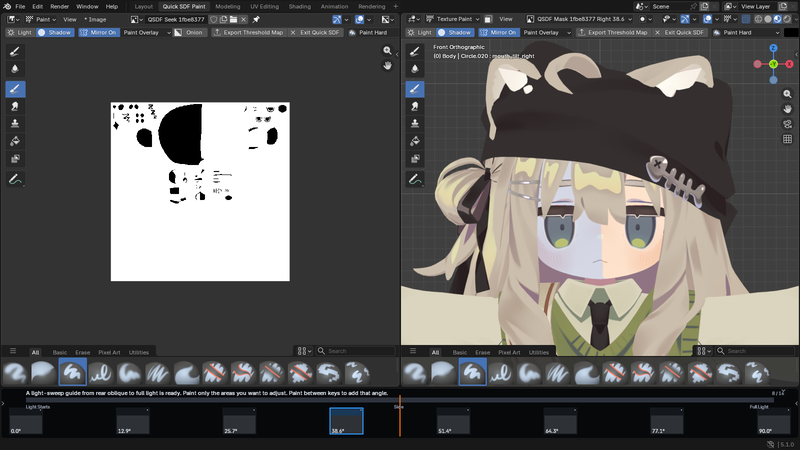

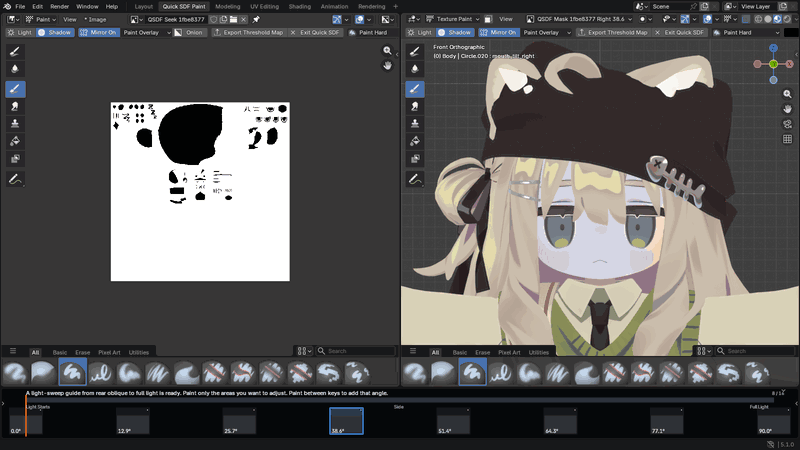

画面下のサムネイルが編集可能な角度キーです。サムネイルをクリックすると、そのキーが編集対象になります。プレイヘッドをドラッグすると、キーの間を含む影の変化を連続して確認できます。
初期キーは0.0、12.9、25.7、38.6、51.4、64.3、77.1、90.0°の8つです。既存キーから2°以内ではそのキーへ吸着します。それ以外では一時Canvasが表示され、実際に筆跡が付いた時だけ新しい角度キーが作成されます。スクラブだけではデータは増えません。45°のSideは基準点で、追加の画像ではありません。

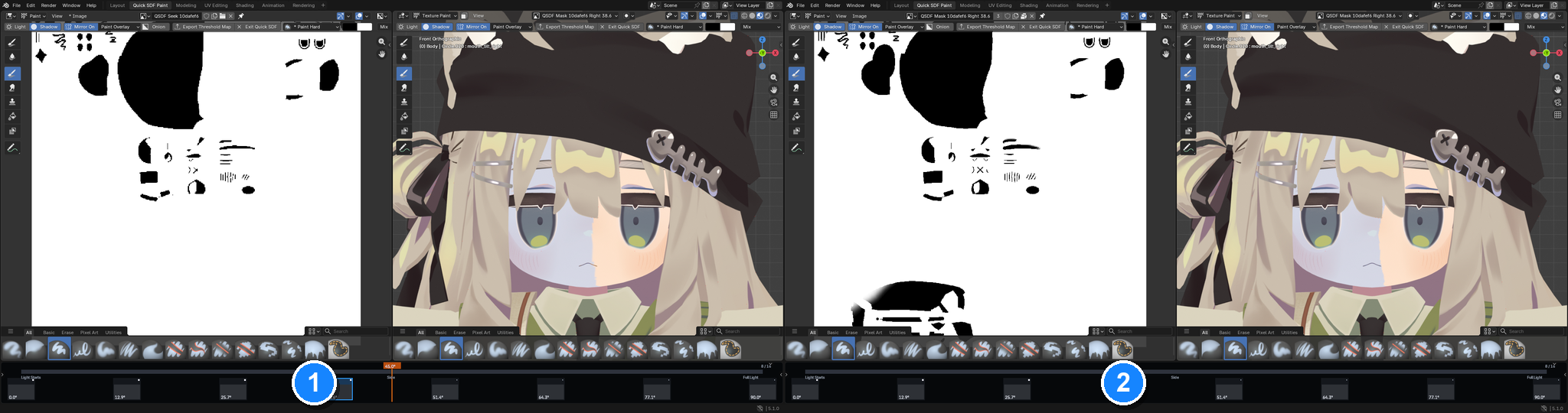

ドラッグ中：キーの間を含めて影の変化を確認
マウスを離したあと：既存キーまたは角度間の一時Canvasを編集

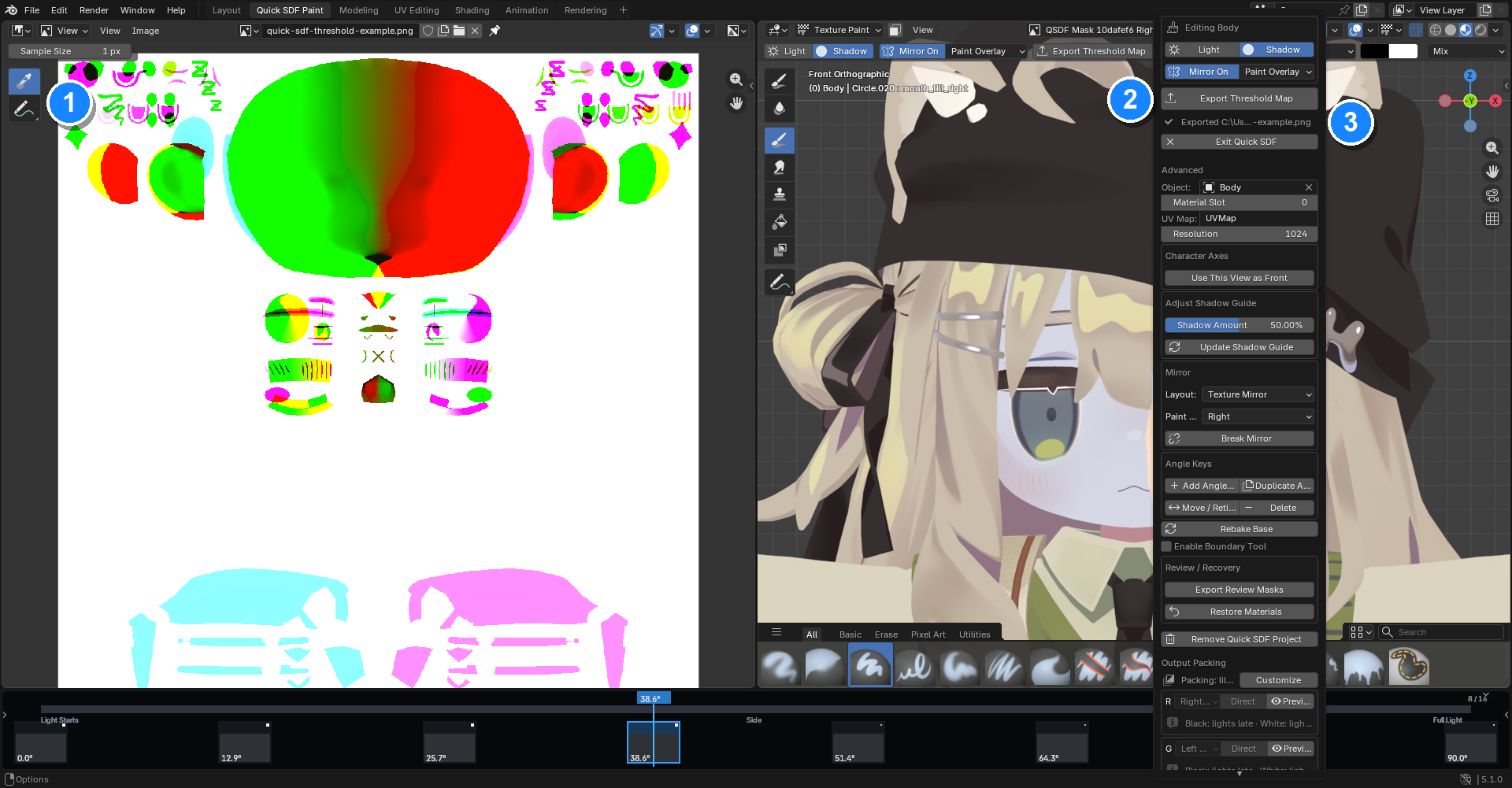

修正が終わったら、画面上部のExport Threshold Mapを押します。必要な確認と調整はQuick SDF Paintが自動で行い、16-bit RGBAスレッショルドマップを1枚書き出します。
キー同士のつながりに矛盾があっても、書き出し用のデータだけが自動で整えられます。作業画面で塗った画像は変わりません。『角度のつながりを自動調整して書き出しました』と表示された場合も、書き出しは正常に完了しています。
書き出される16-bit PNG
Export Threshold Mapで書き出しを開始
完了メッセージを確認

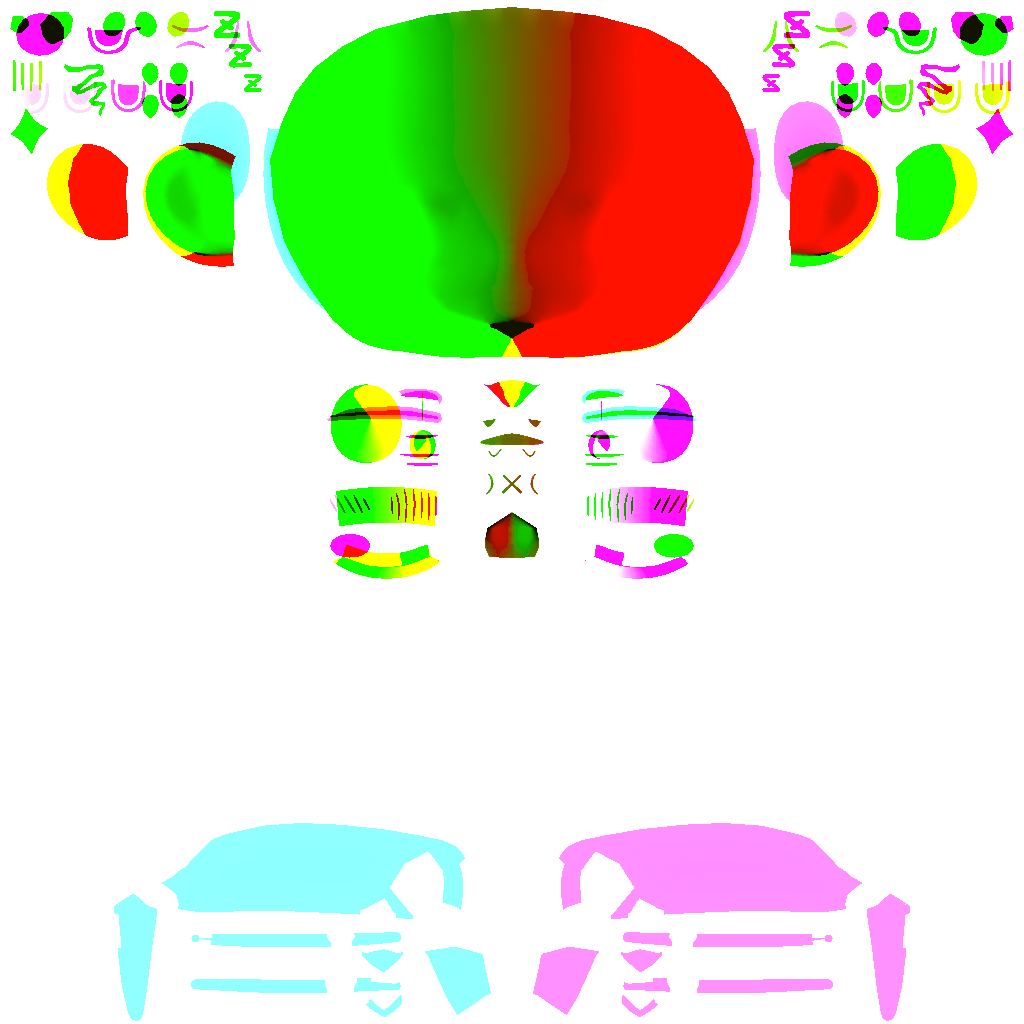

完成するのは、光の向きに応じた影の切替値を格納した16-bit RGBA PNGが1枚です。既定ではR/Gに左右の切替角、Bに通常法線へ戻す領域、Aに影強度を格納し、lilToon／liltoonUEで利用できます。UnityやUnreal Engineへ読み込むときはsRGBを無効にし、色ではなくデータとして扱います。

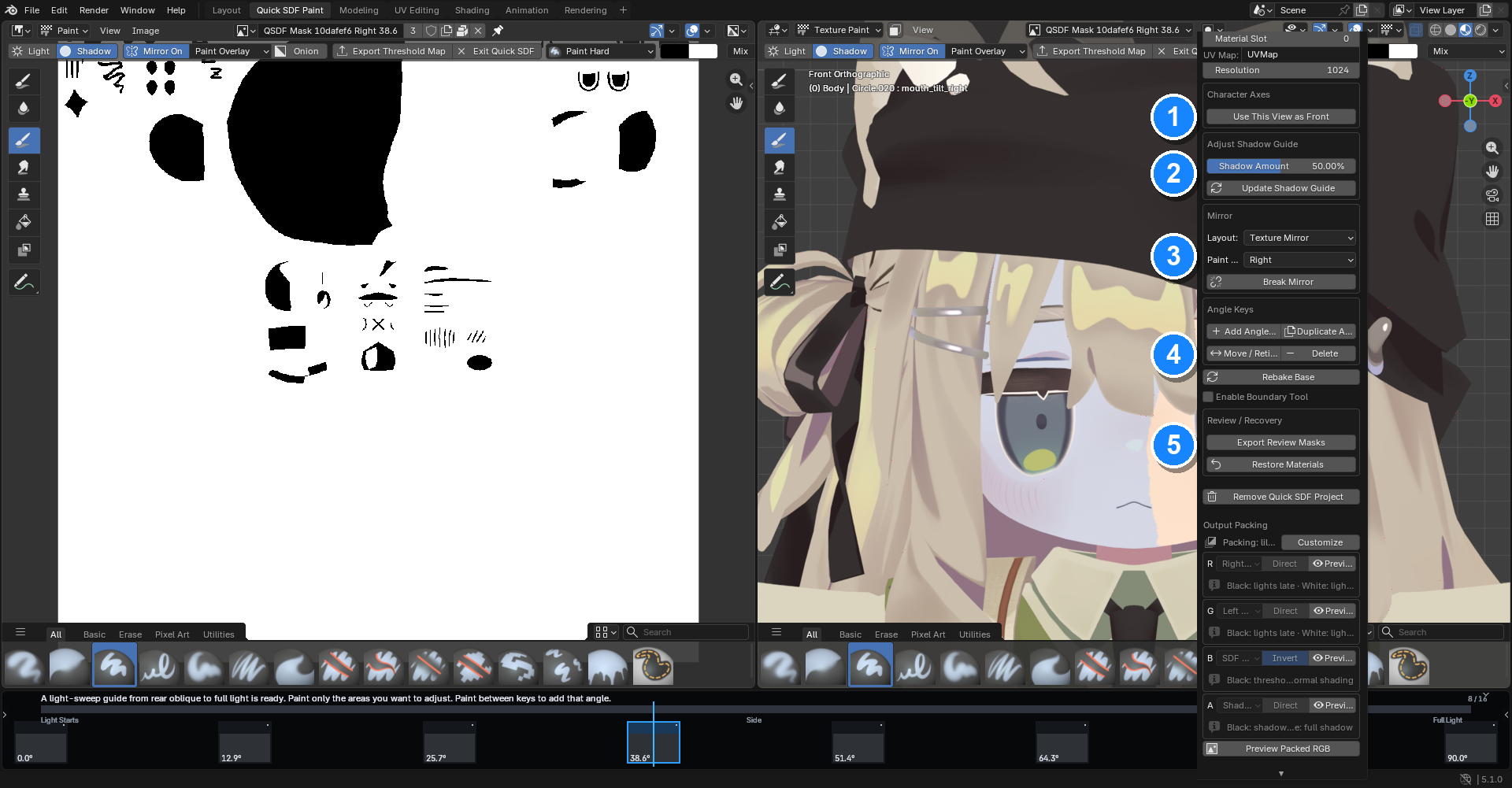

Advancedには、正面方向、Shadow Amount、再ベイク、角度キー、ミラー方式、復旧の設定があります。
顔の正面方向を設定
影ガイドの量を調整
ミラー方式と編集する側を変更
角度キーの追加、複製、移動、削除、再ベイク
書き出し時の自動調整確認とマテリアル復元
影ガイドを更新または再ベイクしても、手描きした部分は保持されます。
症状に近い項目を開いて、最初の対処から順に確認してください。
Object Modeで編集可能なメッシュをアクティブにします。0–1 UVマップと有効なマテリアルスロットも必要です。
モデルから少し離れるか、Numpad 5で平行投影へ切り替えます。2Dキャンバスなら表示距離に関係なく同じ場所を編集できます。
すでに同じ色になっている可能性があります。LightとShadowを切り替えて確認します。専用作業画面でQuick SDF Paintツールが選ばれていることも確認してください。
モデルを回転し、塗った面が視点の反対側にないか確認します。表示方法がPaint Overlayになっていることも確認してください。
Image EditorのUV Overlayを非表示にします。書き出し対象は、選択したマテリアルスロットの面だけです。
モデルを正面から見て、AdvancedのUse This View as Frontを押します。
画像やUVが失われていないか、保存先へ書き込めるか、ディスク容量が足りているか確認します。原因を直したあとRetry Exportを押します。
Advanced → Review / Recovery → Restore Materialsを押します。
対応範囲、ソースコード、不具合報告はこちらです。
